Introduzione

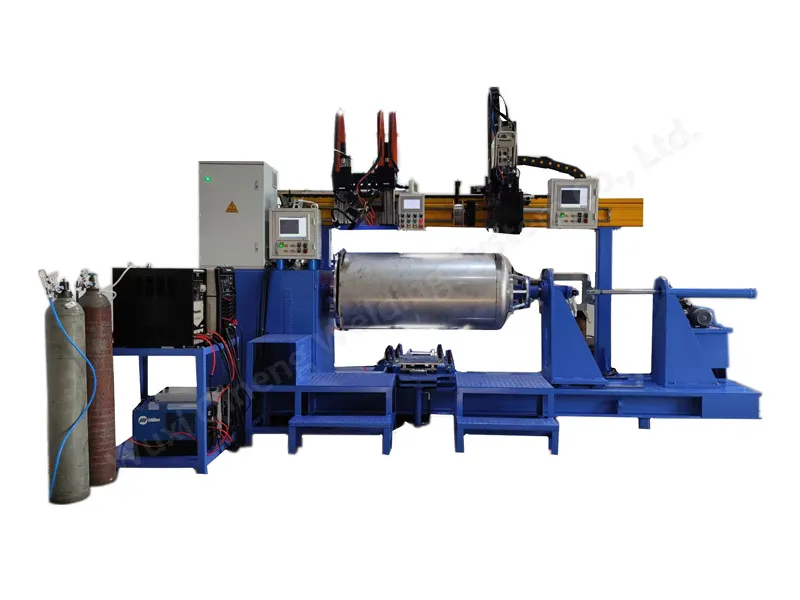

Questa attrezzatura per la saldatura automatica di bombole di liquidi criogenici viene utilizzata per la saldatura della calotta interna di vari tipi di recipienti a pressione in acciaio inossidabile: saldatrice TIG a sinistra per la saldatura d'angolo del corpo del cilindro e della piastra inferiore, saldatrice MIG a destra per la saldatura circonferenziale del corpo del cilindro e della calotta superiore.
Questa attrezzatura è composta da un basamento della macchina, una scatola del mandrino, un mandrino a quattro griffe, una guida della trave trasversale, una testa della pistola di saldatura doppia, una contropunta di serraggio idraulica, un meccanismo di spinta centrale idraulico, una saldatrice YD-500GL, una pistola di saldatura MIG raffreddata ad acqua, una saldatrice YC-400TX, una pistola di saldatura TIG raffreddata ad acqua, un serbatoio di acqua di raffreddamento circolante, un sistema di tracciamento automatico della saldatura, un sistema idraulico, un sistema pneumatico, un sistema di controllo elettrico PLC, ecc.
Tabella di configurazione delle apparecchiature
|
NO. |
Articolo |
Parametro |
|
1 |
Tipo |
Orizzontale |
|
2 |
Metodo di saldatura |
TIG, MIG doppio scopo |
|
3 |
Specifiche del filo di saldatura (mm) |
Saldatura a filo: φ1,2; Saldatura a filo: φ1,2 |
|
4 |
Lunghezza massima del pezzo (mm) |
2000 |
|
5 |
Spessore effettivo della piastra di saldatura (mm) |
3~5 |
|
6 |
Diametro esterno di serraggio (mm) |
f766 |
|
7 |
Peso massimo consentito del pezzo (kg) |
450 |
|
8 |
Gamma di corrente di saldatura in uscita (A) |
MIG: 60-500A; TIG: 4-400A |
|
9 |
Velocità di saldatura (mm/min) |
TIG:~120 MIG:~720 |
|
10 |
Altezza centrale (mm) |
950 |
|
11 |
Corsa elettrica di salita e discesa della pistola di saldatura (mm) |
500 |
|
12 |
Corsa di regolazione fine anteriore e posteriore della pistola di saldatura (mm) |
20 |
|
13 |
Corsa di regolazione sinistra e destra della pistola per saldatura (mm) |
Regolazione arbitraria, bloccaggio |
|
14 |
Precisione di tracciamento del cordone di saldatura (mm) |
±0.25 |
|
15 |
Potenza in ingresso |
3- CA 380 V/50 Hz |
|
16 |
Capacità totale installata (kW) |
28 |
|
17 |
Potenza nominale in ingresso dell'alimentatore per saldatura (KVA/KW) |
MIG: 23,3/22,4; TIG: 13,9/13,2 |
|
18 |
Ciclo di lavoro nominale della saldatrice |
Saldatura MIG: 100%; TIG: 60% |
|
19 |
Potenza motore mandrino (KW) |
2 |
|
20 |
Potenza del motore CC della testa della pistola di saldatura (W) |
150W, monofase DC110V |
|
21 |
Serbatoio di raffreddamento ad acqua circolante (TIG) |
Portata massima 9,5 l/min, pressione massima 35 psi |
|
22 |
Serbatoio di raffreddamento ad acqua circolante (MIG) |
Portata 1.5-5.3L/min, pressione massima 5Kg/cm2 |
|
23 |
Interfaccia operativa |
Pulsante + touch screen a colori |
|
24 |
Dimensioni (L*W*H /mm) |
Macchina principale: 5280×1500×2900; |
|
25 |
Peso (T) |
6 |
Applicazione
QINENG Welding è un produttore professionale di attrezzature per bombole in acciaio, impegnato principalmente nella produzione di linee di produzione di bombole in acciaio per GPL, linee di produzione di bombole in acciaio e altri prodotti.
La nostra saldatrice per bombole di ossigeno liquido viene utilizzata per produrre bombole di gas liquefatto (bombole di GPL), bombole di estintori, bombole di refrigerante, serbatoi per scaldabagni, serbatoi Dewar, bombole di liquidi criogenici, bombole di GNL per veicoli, recipienti a pressione, ecc.
